Cặp nhiệt điện thân mềm
Mục lục bài viết
1. Thông tin chung về Cặp nhiệt điện thân mềm
- Thermocouple hay Cặp nhiệt điện (T / C) là một thiết bị cảm biến nhiệt độ nhiệt điện mạch kín bao gồm hai dây dẫn bằng kim loại khác nhau được nối ở hai đầu. Dòng điện được tạo ra khi nhiệt độ ở một đầu khác với nhiệt độ ở đầu kia. Hiện tượng này được gọi là hiệu ứng Seebeck, là cơ sở để đo nhiệt độ của cặp nhiệt điện.

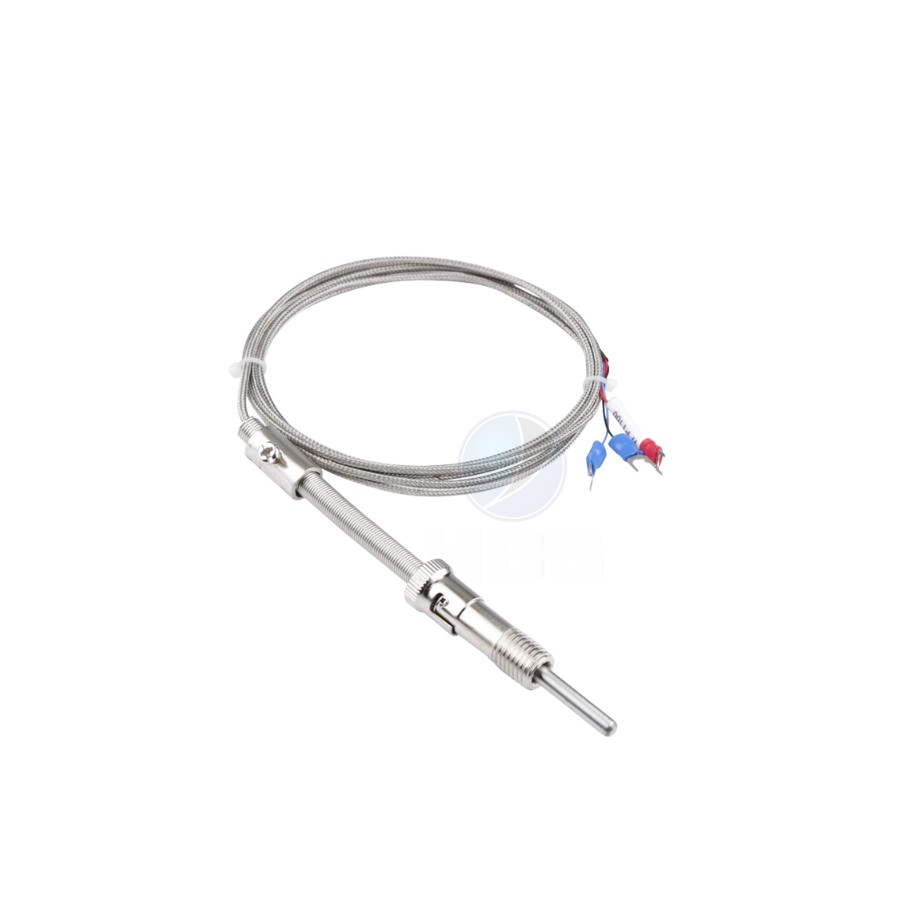

- Cặp nhiệt điện thân mềm là một thiết bị đo nhiệt độ được sử dụng phổ biến trong các ứng dụng công nghiệp, y tế và khoa học. Thiết bị này bao gồm hai dây nhiệt điện được kết nối với nhau bởi một đoạn dây mềm, tạo thành một cặp nhiệt điện.
- Nguyên tắc làm việc cặp nhiệt điện thân mềm: Hàn hai dây dẫn hoặc bán dẫn A và B bằng các vật liệu khác nhau để tạo thành một vòng kín
Khi có sự chênh lệch nhiệt độ giữa hai điểm dính 1 và 2 của hai dây dẫn A và B thì giữa chúng sẽ xuất hiện một suất điện động. Do đó, trong mạch hình thành một dòng điện lớn và nhỏ, hiện tượng này được gọi là hiệu ứng nhiệt điện và cặp nhiệt điện được sử dụng để làm việc với hiệu ứng này.
2. Công dụng
Công dụng theo phân loại:
- Cặp vít
- Được sử dụng rộng rãi trong các dịp khác nhau từ 0-800 độ mà không cần ống bảo vệ.
- Cặp nhiệt điện không có hộp nối và không có thiết bị cố định.
- Cặp nhiệt điện có dây nối mềm, có thể uốn cong tự do, kích thước nhỏ và có phản ứng nhiệt nhỏ, cấu tạo đơn giản, giá thành rẻ, dễ sử dụng,… thích hợp đo nhiệt độ trong công nghiệp như dụng cụ, thiết bị phân tích.
- Model: M6/M8/M10 graduation number K
- Chiều dài 1500M-3000M có thể được tùy chỉnh
- Đường kính trong 4.3mm
- Đường kính ngoài 6.3mm
10 mm \ 3,5 mm \ $4,5mm
- Lò xo nén / khóa
- Cặp nhiệt điện cố định lò xo nén kết nối phần cuối của cặp nhiệt điện với bề mặt của vật được đo thông qua lò xo nén để cải thiện độ tin cậy và độ chính xác của phép đo. Nó được sử dụng cùng với các dụng cụ hiển thị, v.v. và có thể đo trực tiếp nhiệt độ trong phạm vi 0 ~ 400°C.
- Việc lắp đặt cặp nhiệt điện cố định bằng lò xo nén là để cố định nó trên đối tượng được đo, trước tiên hãy siết chặt các bu lông kết nối trên đối tượng được đo, sau đó đóng cặp nhiệt điện vào đối tượng được đo, siết chặt vít măng sông và cuối cùng vặn vít măng sông khóa.

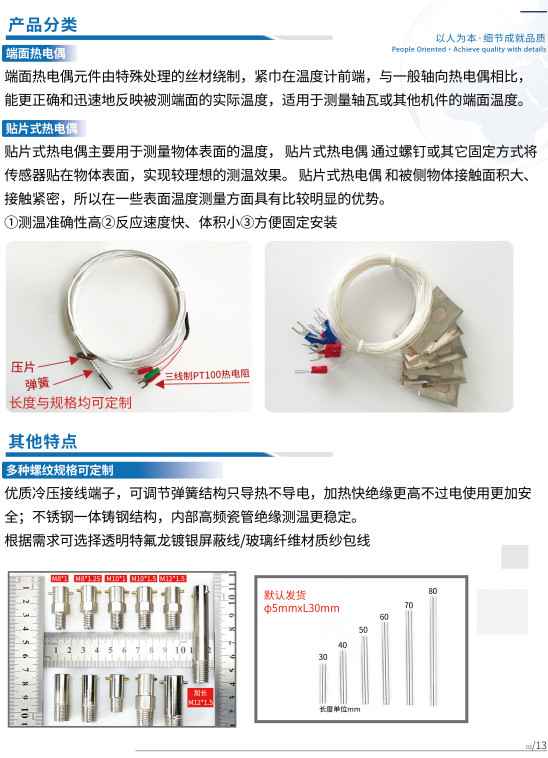

- Cặp nhiệt điện mặt cuối
- Phần tử cặp nhiệt điện mặt cuối được làm bằng dây được xử lý đặc biệt và được đặt chặt chẽ ở đầu trước của nhiệt kế.So với cặp nhiệt điện hướng trục thông thường, nó có thể phản ánh nhiệt độ thực tế của mặt cuối đo chính xác và nhanh hơn.
- Nó phù hợp cho đo nhiệt độ bề mặt ổ trục hoặc các bộ phận khác.
- Cặp nhiệt điện SMD
- Cặp nhiệt điện chip chủ yếu được sử dụng để đo nhiệt độ bề mặt của vật thể. Cặp nhiệt điện chip gắn cảm biến vào bề mặt của vật thể thông qua vít hoặc các phương pháp cố định khác để đạt được hiệu quả đo nhiệt độ lý tưởng.
- Cặp nhiệt điện loại vá có diện tích tiếp xúc lớn và tiếp xúc gần với vật thể bên, vì vậy nó có lợi thế rõ ràng trong một số phép đo nhiệt độ bề mặt.
3. Tính năng
- Cặp nhiệt điện thân mềm đặc biệt dành cho thiết bị cơ khí mềm và nhỏ được thiết kế để đáp ứng các yêu cầu đặc biệt của những người dùng khác nhau.
- Dòng sản phẩm được đơn giản hóa hoặc cải tiến dựa trên các sản phẩm thông thường, với cấu trúc đơn giản và khả năng ứng dụng mạnh mẽ.
- Thân mềm Cặp nhiệt điện đặc biệt dành cho thiết bị cơ khí nhỏ mềm và có thể uốn cong tự do rât thuận tiện.
4. Thông tin nhà cung cấp
- HBS Việt Nam là đại lý ủy quyền chính thức của Alibaba tại Việt Nam.
- Tổng đài hỗ trợ dịch vụ: 1900 25 25 89
- Zalo/SMS: 0938 11 6869
- Email: info@hbsvietnam.com
- Website: https://hbsvietnam.com/
- VPHN : Số 69 Lê Đức Thọ, Mỹ Đình 2, Nam Từ Liêm, Hà Nội
- VPHCM : Số 6 Nguyễn Trung Trực, Phường 5, Bình Thạnh, Hồ Chí Minh

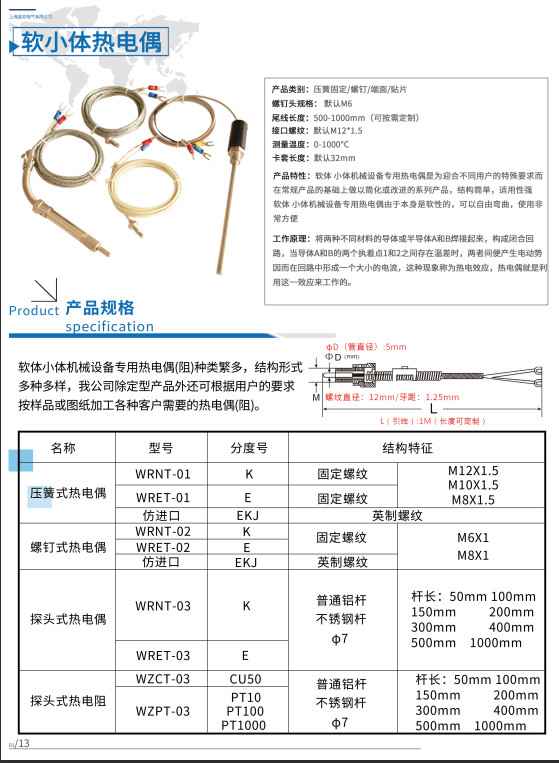

5. Thông số kĩ thuật
